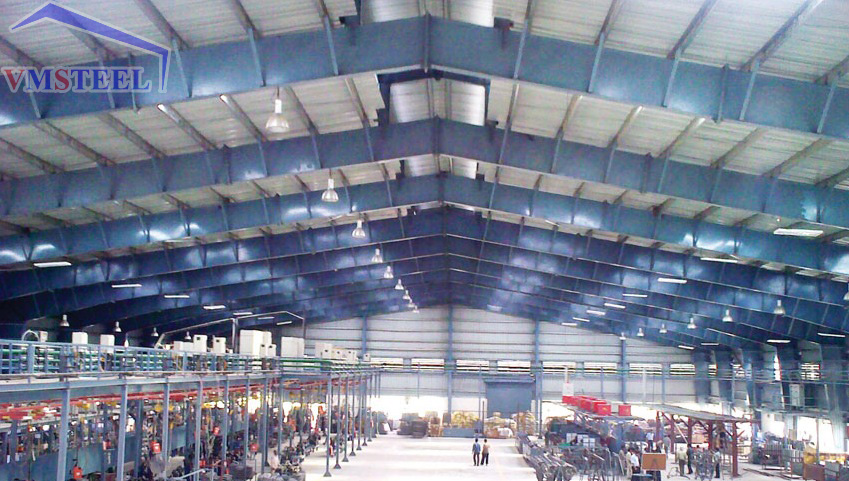

Vì kèo thép nhà xưởng công nghiệp

Khái niệm về vì kèo thép là gì?

Trước hết, chúng ta cần biết, vì kèo là hệ kết cấu liên kết với hệ cột làm nhiệm vụ đỡ mái.
Hệ vì kèo bao gồm vì kèo và xà gồ làm nhiệm vụ đỡ mái tôn. Hay hệ cầu phong li tô  đỡ mái ngói.
Với mỗi loại công trình và quy mô khác nhau, vật liệu lợp khác nhau như tôn hay ngói... sẽ sử dụng các loại  vì kèo khác nhau, có thể chia ra làm 4 loại:

• Vì kèo bằng thép hình tổ hợp cho các dự án nhà công nghiệp thép tiền chế
• Vì kèo bằng thép hộp hoặc bằng thép góc V ( còn có tên gọi khác là hệ kèo tiệp)

Giàn không gian nút cầu

• Vì kèo cầu phong, li tô đỡ ngói
• Vì kèo bằng thép tổ hợp

Vì kèo thép tổ hợp hay còn gọi là kèo Zamil được sử dụng nhiều trong các dự án xây dựng nhà xưởng công nghiệp cần vượt nhịp lớn. Hệ vì kèo thép được gia công tại nhà xưởng và lắp ráp tại công trường với sự hỗ trợ của cẩu. Kích thước của vì kèo thép tổ hợp được được thiết kế riêng cho từng dự án cụ thể phụ thuộc vào tải trọng mái và nhịp nhà xưởng. Hệ vì kèo làm nhiệm vụ đỡ hệ xà gồ, thường là xà gồ C hoặc Z, có tác dụng đỡ hệ tôn mái.

• Xem thêm: Thi công nhà xưởng thép tiền chế
• Xem thêm: Gia công kết cấu thép

Hệ vì kèo thép được thiết kế đúng tiêu chuẩn sẽ có tác dụng gì?.

• Tiết kiệm chi phí: Vì kèo thép sử dụng thép mạ có giá thành cao hơn so với nhiều loại vật liệu khác nhưng bù lại không tốn chi phí sử dụng nguyên liệu phụ, đồng thời lại có tuổi thọ cao gấp nhiều lần. Xét về tổng thể nếu sử dụng vì kèo thép sẽ có hiệu quả kinh tế hơn
• Đảm bảo an toàn và chắc chắn: Kết cấu thép luôn có ưu thế vượt trội về độ chắc chắn, an toàn
• Tuổi thọ cao: Thép mạ có tuổi thọ cao đảm bảo độ bền của công trình
• Nhẹ: Vì kèo thép nhẹ hơn các nguyên liệu xây dựng khác rất nhiều.
• Vì Kèo thép sẽ không bao giờ sợ bị cháy, giãn nứt, bị mối mọt như gỗ
• Chi phí bảo trì rất thấp và dễ dàng thi công bảo trì

Tóm lại: Vì kèo khung thép có rất nhiều lợi ích và ưu điểm vượt trội trong xây dựng hiện nay, xứng đáng là bước tiến vượt bậc, quan trọng hỗ trợ cho việc xây dựng.

Loại vi kèo phổ biến trong xây dựng nhà xưởng là gì?.

Như đã chia sẻ ở trên thì Vì kèo thép tổ hợp hay còn gọi là kèo Zamil được sử dụng nhiều trong các dự án xây dựng nhà xưởng công nghiệp cần vượt nhịp lớn. Hệ vì kèo thép được gia công tại nhà xưởng và lắp ráp tại công trường với sự hỗ trợ của cẩu. Kích thước của vì kèo thép tổ hợp được được thiết kế riêng cho từng dự án cụ thể phụ thuộc vào tải trọng mái và nhịp nhà xưởng. Hệ vì kèo làm nhiệm vụ đỡ hệ xà gồ, thường là xà gồ C hoặc Z, có tác dụng đỡ hệ tôn mái. Vậy chúng ta cùng tìm hiểu sâu về vì kèo được sử dụng để đỡ hệ mái tôn trong nhà xưởng công nghiệp.

Vì kèo mái tôn trong nhà xưởng công nghiệp.

Cấu trúc vì kèo mái tôn chuẩn được thiết kế gồm các phần như sau:

• Hệ thống khung:

Là phần chịu tải trọng chính lớn nhất của nhà xưởng gồm: thép hộp và ống thép. Tùy vào diện tích công trình mà thiết kế phần khung này cho phù hợp

• Hệ thống kèo và tôn lợp:

Tùy vào diện tích lợp tôn lớn hay nhỏ mà hệ thống vì kèo, mái dầm sẽ lớn tương ứng. Tôn lợp chống nóng cho mái tôn cũng được chọn lựa tùy thuộc vào công trình và ngân sách của chủ đầu tư

• Hệ thống ốc vít:

Nên chọn ốc vít có độ bền cao ( inox mạ crome ), có độ cứng cao, khả năng chịu ăn mòn tốt. chọn loại rong cao su đảm bảo khít không để cho nước mưa thấm vào., thường sử dụng thêm keo kết dính

Thông số và tiêu chuẩn thiết kế tôn lợp

Thông số mái tôn lợp:

Khoảng cách giữa các vì kèo từ 2 đến 3 mét
Khoảng cách li tô từ 8 – 11 mét
Khoảng cách vượt nhịp kèo là 24 mét

Tiêu chuẩn thiết kế kỹ thuật:

Tuân theo các tiêu chuẩn về tải trọng và tác động như: Việt Nam – TCVN 2737 – 1989
Mỹ AS 1170.1 – 1989, AS 1170.2 – 1989
Úc – AS/NZ 4600 – 1996
Về độ võng:
Kèo có độ võng theo phương thẳng đứng = L / 250
Xà gồ có độ võng theo phương thẳng đứng = L / 150
Về cường độ các vít liên kết:
Bulong có độ nở M 12 x 50
Vít mạ kẽm loại 12 – 14 × 20 mm
HEX có cường độ chịu cắt ≥ 6,8 KN

Vì kèo bằng thép là một trong những giải pháp thông minh trong các công trình xây dựng. Điều này đảm bảo được nhiều yếu tố từ độ bền, sự an toàn, tính thẩm mỹ cao cho đến chi phí. Và đây cũng chính là lý do giải thích vì sao vì kèo bằng thép được mọi người ưu tiên lựa chọn nhiều đến vậy.
